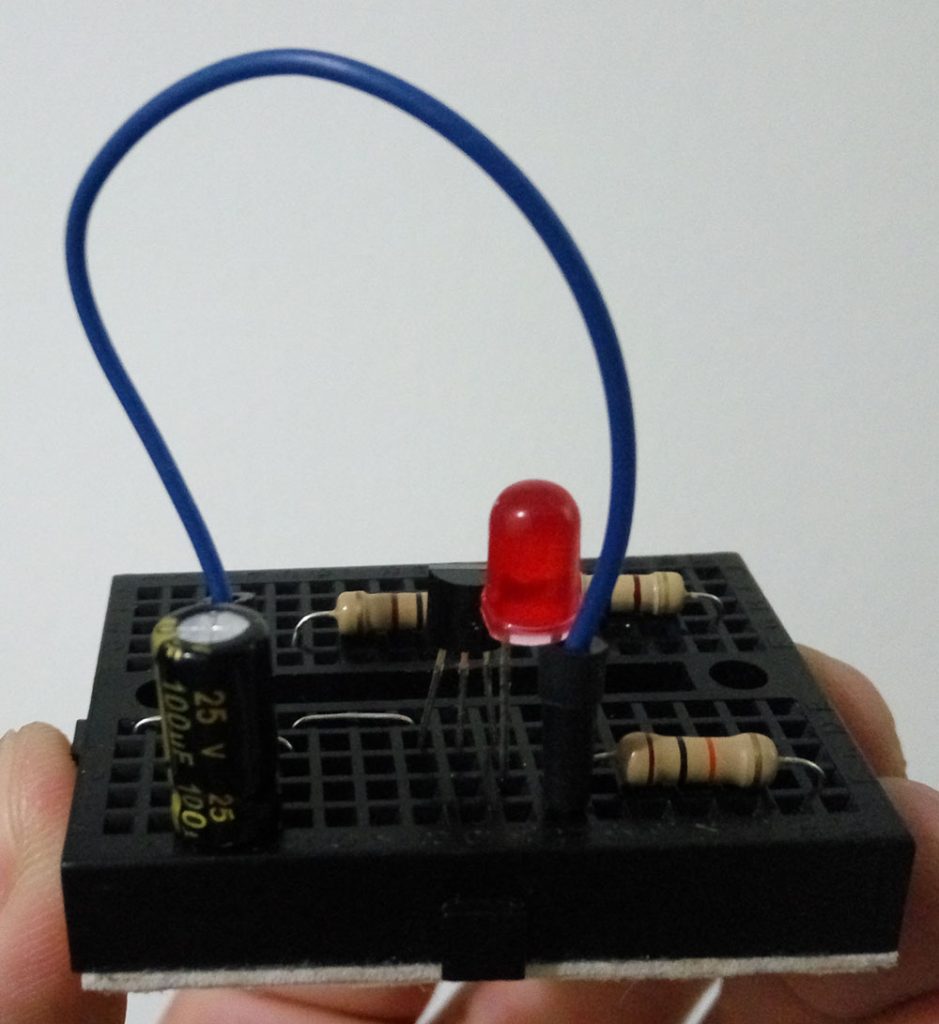

Los diodos emisores de luz (LED) son componentes electrónicos populares utilizados en una variedad de aplicaciones, desde iluminación hasta indicadores en dispositivos electrónicos. Al usar un LED en un circuito, es importante calcular la resistencia adecuada para limitar la corriente y proteger el LED. En este artículo, te guiará a través de los pasos de Como Calcular la Resistencia para un LED de manera sencilla y segura.
Paso 1 – Reúne la información necesaria:
Antes de calcular la resistencia para un LED, necesitas conocer algunos valores clave:
- Tensión directa del LED (Vd) : Este valor se proporciona en las especificaciones del LED y representa la tensión necesaria para encender el LED. Por ejemplo, para un LED rojo típico, Vd podría estar alrededor de 1,8 a 2,2 voltios max. Para cada color de led generalmente tenemos diferentes voltajes: Rojo 1,80-2,20V; Amarillo 2.10-2,18V; Naranja 2,10-2,30V; Azul 2,48-3,70V; Verde 1,90-4,00; Violeta 2,76-4,00V; Ultravioleta 3,10-4,40V y Blanco 3,20-3,60V.
- Corriente nominal del LED (I): La corriente nominal es la corriente a la que el LED debe funcionar de manera segura y óptima. Se encuentra en las especificaciones del LED, generalmente en mA (miliamperios). Por ejemplo, para un LED común, podría ser 20 mA.
- Tensión de la fuente de alimentación (V fuente): La tensión de la fuente de alimentación es la diferencia de potencial proporcionada por la fuente de energía, como una batería o una fuente de alimentación. Debes conocer este valor antes de calcular la resistencia.
Paso 2 – Aplicar la Ley de Ohm:
Para calcular la resistencia necesaria para limitar la corriente del LED, puedes usar la Ley de Ohm:
R = (Vfuente – Vd) / I
Donde:
- R es la resistencia en ohmios (Ω) que necesitas calcular.
- Vfuente es la tensión de la fuente de alimentación en voltios (V).
- Vd es la tensión directa del LED en voltios (V).
- I es la corriente nominal del LED en amperios (A).
Paso 3 – Calcula la resistencia:
Usando la fórmula de la Ley de Ohm, puedes calcular la resistencia necesaria para el LED. Aquí hay un ejemplo:
- Supongamos que tienes un LED con una tensión directa (Vd) de 2 voltios y una corriente nominal (I) de 20 mA (0,02 A). Tu fuente de alimentación proporciona 5 voltios (Vfuente).
R = (5 V – 2 V) / 0,02 A = 150 Ω
Necesitaría una resistencia de 150 ohmios para limitar la corriente y proteger el LED en este circuito.
Paso 4 – Selecciona la resistencia adecuada:
Una vez que hayas calculado el valor de la resistencia (en este caso, 150 ohmios), debes seleccionar la resistencia comercial más cercana disponible. Las resistencias comerciales están disponibles en valores estándar, como 100 Ω, 150 Ω o 220 Ω. Escoge la resistencia más cercana sin ser menor que el valor calculado. En este caso, podrías seleccionar una resistencia de 150 ohmios.
✔️ Conclusión:
Calcular la resistencia para un LED es esencial para garantizar su funcionamiento seguro y eficiente en un circuito. Siguiendo los pasos mencionados y aplicando la Ley de Ohm, puedes determinar la resistencia adecuada para limitar la corriente y proteger tu LED. Asegúrese siempre de verificar las especificaciones del LED y de la fuente de alimentación antes de realizar el cálculo y seleccione la resistencia comercial más cercana disponible.
