Las clemas, también conocidas como regletas de conexión, bornas o fichas, son componentes cruciales en cualquier sistema eléctrico. Permiten la conexión segura y ordenada de cables, asegurando una transmisión eficiente de electricidad. A continuación, se presenta una guía detallada sobre los diferentes tipos de regletas o clemas para conexiones eléctricas, sus características y aplicaciones más comunes.

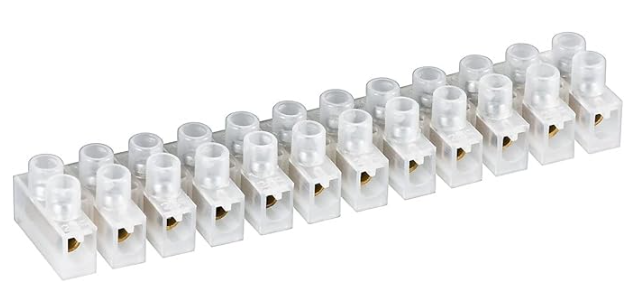

1. Clemas de Tornillo:
Las clemas de tornillo son las más tradicionales y se utilizan ampliamente en instalaciones eléctricas residenciales e industriales. Funcionan mediante la fijación de los cables con tornillos. Podemos encontrar de 2 tipos fundamentales: plásticas o de silicona o polipropileno fabricadas de este material para evitar la cristalización del plástico y su posterior rotura. Dentro de sus medidas nos encontraremos en función de su diámetro interior: 4mm, 6mm, 10mm, 16mm, 25mm.
🔻 Características:
- Alta fiabilidad y durabilidad.
- Adecuadas para una amplia gama de tamaños de cables.
- Aseguran una conexión firme y segura.
🔸 Aplicaciones:
- Conexiones en cajas de derivación eléctrica.
- Instalaciones de iluminación y dispositivos de control.
2. Clemas de Presión (Push-In):
También conocidas como clemas de inserción directa, estas permiten insertar el cable sin necesidad de herramientas. Son populares por su facilidad de uso y rapidez de instalación. Funcionan mediante presión del cable en su orificio y normalmente se utilizan con cable rígido ya que es más sencillo de hacer presión sobre la ficha.
🔻 Características:
- Instalación rápida sin herramientas.
- Diseño compacto y seguro.
- Ideal para cables rígidos.
🔸 Aplicaciones:
- Instalaciones domésticas rápidas.
- Conexiones de dispositivos eléctricos domésticos o de bajo consumo.
-No se aconseja usar este tipo de fichas para conexiones fijas o con mucho consumo–

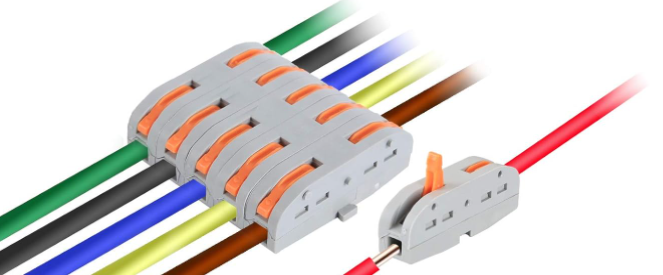

3. Clemas de Palanca:
Las clemas de palanca, como las populares Wago, utilizan un mecanismo de palanca para asegurar los cables. Son conocidas por su facilidad de uso y capacidad para manejar cables tanto rígidos como flexibles. Diseñadas para un consumo bajo y secciones pequeñas de cable.
🔻 Características:
- Fácil de usar, sin necesidad de herramientas.
- Reutilizables.
- Pueden conectar cables de diferentes tipos y tamaños.
🔸 Aplicaciones:
- Conexiones temporales en instalaciones domésticas e industriales.
- Proyectos de bricolaje y reparaciones rápidas.
-No se aconseja usar este tipo de fichas para conexiones fijas o con mucho consumo–
4. Clemas para PCB (Printed Circuit Board):
Diseñadas específicamente para ser montadas en placas de circuito impreso (PCB), estas clemas permiten una conexión segura y ordenada de cables a la placa para conexiones exteriores al circuito y vienen con unos pines adaptados para soldar en placa PCB o la inserción en protoboard.
🔻 Características:
- Opciones de conexión mediante tornillo o resorte.
- Variantes para diferentes tamaños de cables y corrientes.
🔸 Aplicaciones:
- Montaje en PCB o protoboard.
- Equipos electrónicos.
- Dispositivos de control y automatización.

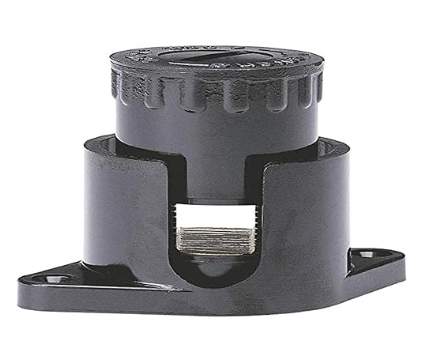

5. Fichas o bornas abiertas:
Estas fichas de conexión están diseñadas para poder hacer sus conexiones sin necesidad de cortar el cable, solo pelando su aislamiento ya que nos permiten desmontar su parte superior para dejarla en forma de U y poder así llevar a cabo esta práctica.
🔻 Características:
- Versatilidad a la hora de hacer las conexiones.
- Alta capacidad de espacio por su diseño.
- Posibilidad de desmontar su parte superior.
🔸 Aplicaciones:
- Lugares donde tenemos gran cantidad de cables.
- Aplicación en el área industrial para grandes secciones de cable.
- Lugares donde no es posible cortar o fraccionar el cable.
- Conexiones de toma tierra.
6. Bornas de conexión para altas temperaturas:
Este tipo de fichas están fabricadas de cerámica o baquelita, materiales que soportan muy bien altas temperaturas que vengan del exterior, normalmente diseñadas para conexiones de cables forrados de tela ignifuga o de silicona diseñados también para este propósito. Podemos encontrarlas en formato de tornillo o de tipo abierta.
🔻 Características:
- Soportan altas temperaturas.
🔸 Aplicaciones:
- Lugares o aparatos sometidos a altas temperaturas.
7. Fichas de conexión de tipo Tecox:
Este tipo de fichas de tornillo tienen la característica de tener un ensanche en la entrada de los cables permitiendo una mayor capacidad de la misma ya que nos permiten más espacio en la zona aislada del grupo de cables aprovechando mucho mejor su diámetro interior, además de eso tienen una tapa en su extremo contrario para evitar que sobresalga el cobre de los conductores. Podemos encontrarlas de doble tornillo o de un solo tornillo y ciegas por su otro extremo.
🔻 Características:
- Alta fiabilidad y durabilidad.
- Adecuadas para un mayor número de cables gracias a su entrada ensanchada.
- Aseguran una conexión firme y segura.
🔸 Aplicaciones:
- Conexiones en cajas de derivación eléctrica.
- Instalaciones de industriales y domésticas.
8. Clemas de Barra de Conexión (Terminal Blocks):
Estas clemas se utilizan en cuadros eléctricos y paneles de control para organizar y conectar múltiples cables. Pueden manejar altas corrientes y voltajes. Están adaptadas para encajar en el carril Din de un cuadro o armario eléctrico con el mismo sistema que un magnetotérmico.
🔻 Características:
- Capacidad para manejar múltiples conexiones.
- Alta capacidad de corriente y voltaje.
- Opciones modulares para expandir según necesidades.
🔸 Aplicaciones:
- Paneles de control industrial.
- Cuadros de distribución eléctrica.
✅ Consideraciones para la Selección de Clemas:
- Tipo de Cable: Asegúrate de que la clema sea adecuada para el tipo y tamaño del cable que usarás (rígido o flexible).
- Capacidad de Corriente y Voltaje: Verifica que la clema pueda manejar la corriente y el voltaje de tu aplicación.
- Aplicación Específica: Considera el entorno en el que se utilizará la clema (residencial, industrial, automotriz, etc.).
- Facilidad de Instalación: Selecciona clemas que faciliten el proceso de instalación según la complejidad del proyecto.
⚠️ Consejos de Uso:
Preparación del Cable: Pela el cable adecuadamente para asegurar una buena conexión y sin que sobresalga por extremo contrario.
Fijación Segura: Asegúrate de que el cable esté bien fijado en la clema para evitar falsos contactos.
Revisiones Periódicas: Inspecciona las conexiones regularmente para detectar cualquier mal contacto o aflojamiento.
