El audio de calidad es fundamental en una amplia gama de aplicaciones, desde la producción musical y la ingeniería de sonido hasta el entretenimiento en el hogar y la comunicación diaria. Para lograr una transmisión de audio clara y precisa, es crucial utilizar el cable adecuado. Existen varios tipos de cables de audio, cada uno diseñado para cumplir una función específica, ya sea en entornos profesionales o en aplicaciones domésticas. En este artículo, exploraremos los diferentes tipos de cables de audio, sus características y para qué sirve cada uno de ellos.

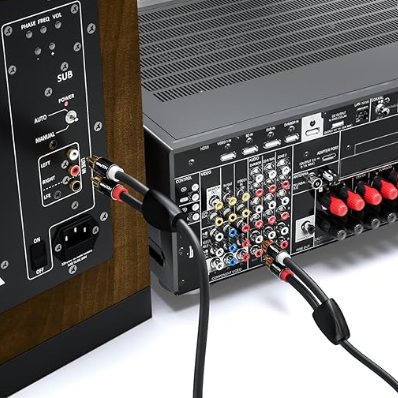

1. Cable RCA (Radio Corporation of America)

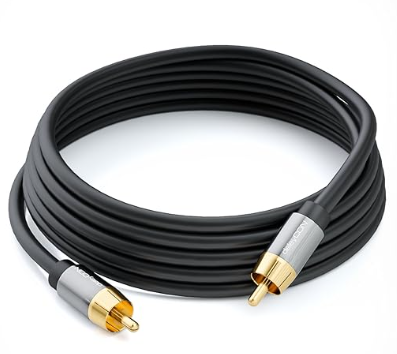

El cable RCA es un estándar muy utilizado en la transmisión de señales de audio y video analógicas. Comúnmente, se encuentra en configuraciones de dos o tres cables: dos para audio (canales izquierdo y derecho) de color blanco y rojo y uno para video de color amarillo.
🔺 Características:
- Conectores: Conectores de punta metálica con anillos de colores (rojo y blanco/negro para audio; amarillo para video).
- Longitud: Generalmente entre 1 y 5 metros, aunque pueden encontrarse cables más largos.
- Transmisión: Analógica, de buena calidad para aplicaciones básicas.
🔻 Usos:

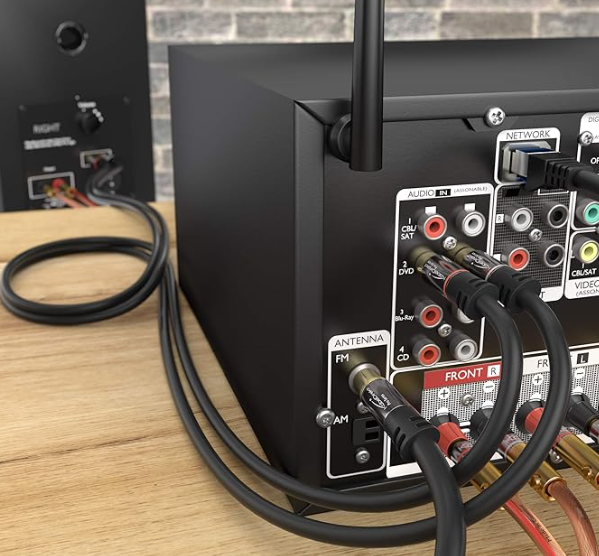

- Conexión de dispositivos de audio domésticos: Como reproductores de DVD, sistemas de sonido, y televisores.
- Conexión de consolas de videojuegos: En sistemas más antiguos.
- Sistemas de entretenimiento en el hogar: Para conectar equipos de audio y video en configuraciones no profesionales.

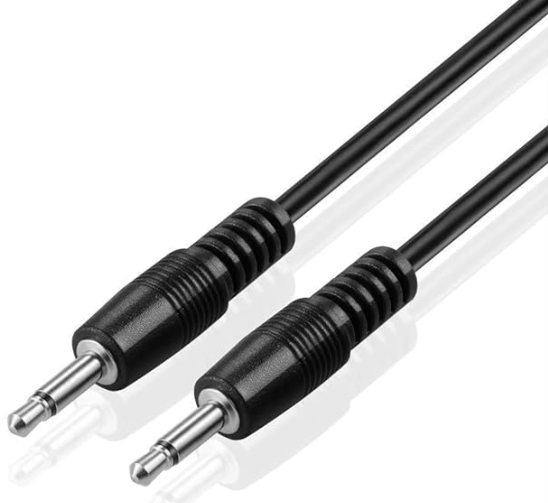

2. Cable Jack 3.5 mm (Auxiliar o TRS)

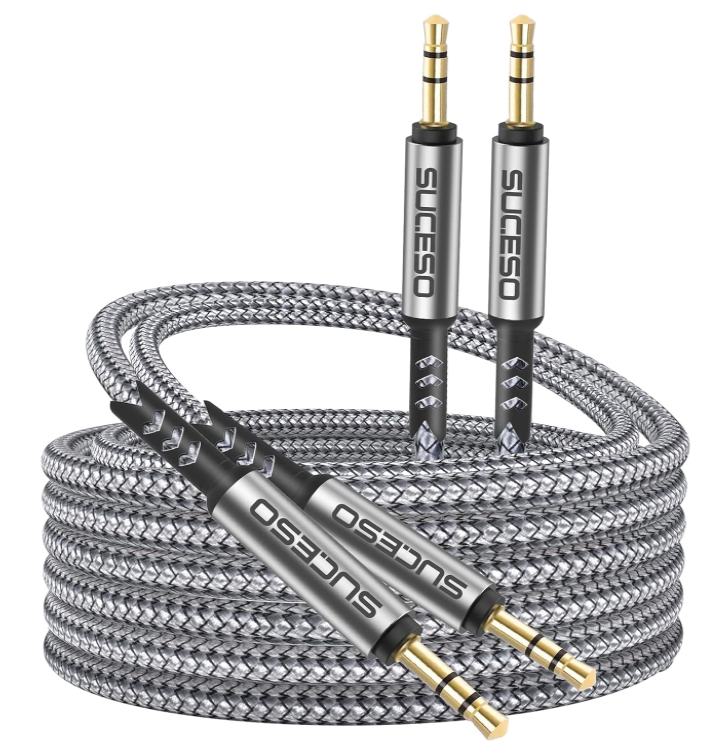

El cable jack de 3.5 mm, también conocido como conector auxiliar o TRS (Tip-Ring-Sleeve), es uno de los cables de audio más comunes, utilizado en una gran variedad de dispositivos portátiles.
🔺 Características:
- Conectores: Conector de punta metálica con un diámetro de 3.5 mm, disponible en versiones TR (Tip-Ring, mono), TRS (estéreo) y TRRS (con micrófono).
- Longitud: Varía, comúnmente entre 0.5 y 3 metros.
- Transmisión: Analógica, adecuada para audio estéreo.
🔻 Usos:

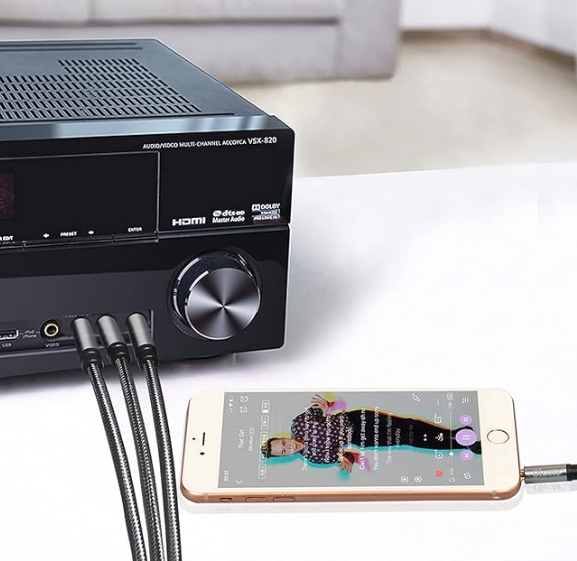

- Conexión de dispositivos portátiles: Como teléfonos móviles, tabletas, y reproductores de MP3 a altavoces o sistemas de sonido.
- Conexión de auriculares: En la mayoría de los dispositivos de audio portátiles.

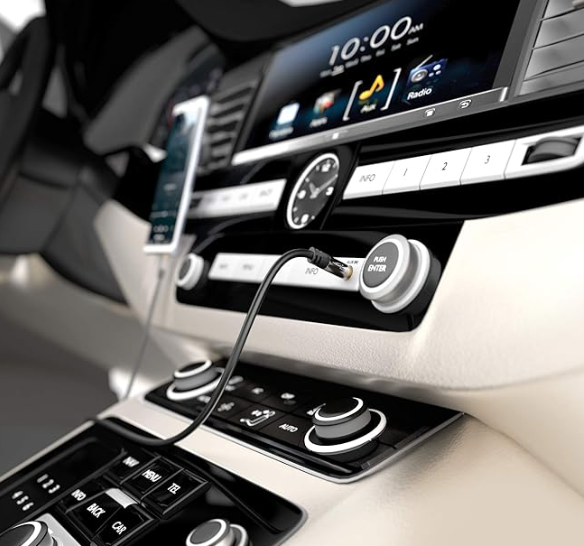

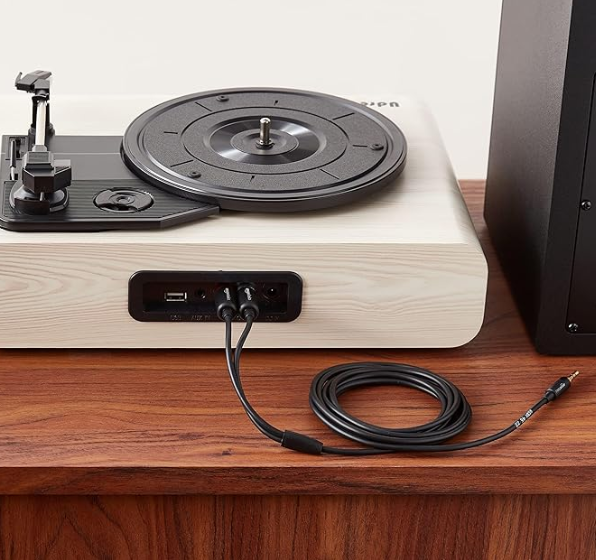

- Conexión de sistemas de audio en automóviles: Para reproducir música desde dispositivos portátiles.
TR – Mono
TRS – ESTEREO

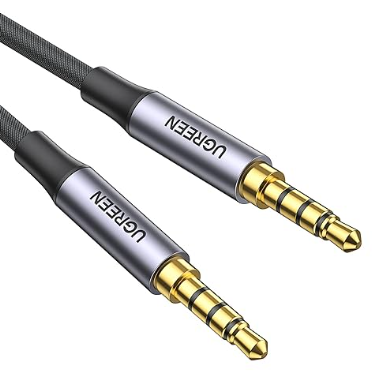

TRRS – ESTEREO + MICROFONO
3. Cable Jack 6.35 mm (TRS/TR)
El cable jack de 6.35 mm, también conocido como TRS o simplemente jack, es común en equipos de audio profesional, como instrumentos musicales y equipos de grabación.
🔺 Características:
- Conectores: Conector de punta metálica de 6.35 mm, disponible en versiones TR (Tip-Ring, mono) y TRS (Tip-Ring-Sleeve, estéreo o balanceado).
- Longitud: Varía, comúnmente entre 1 y 10 metros.
- Transmisión: Analógica, con soporte para señales balanceadas en configuraciones TRS.
🔻 Usos:

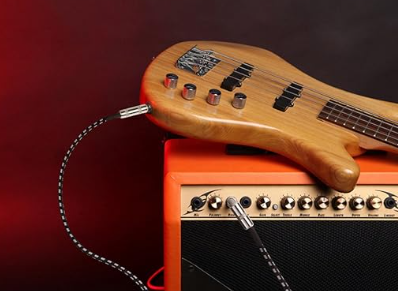

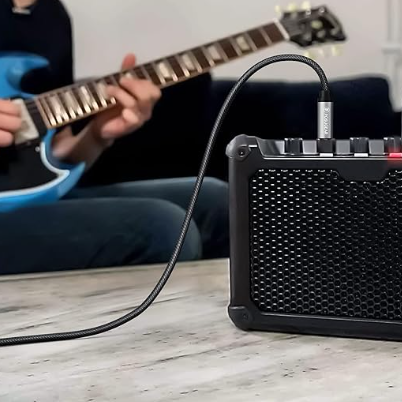

- Instrumentos musicales: Conexión de guitarras eléctricas, bajos, y teclados a amplificadores y mesas de mezcla.
- Equipos de grabación: Conexión de micrófonos y otros equipos en estudios de grabación.
- Sonido en vivo: Usado en entornos de sonido en vivo para conectar instrumentos y equipos de mezcla.
TR (Tip-Ring, mono)

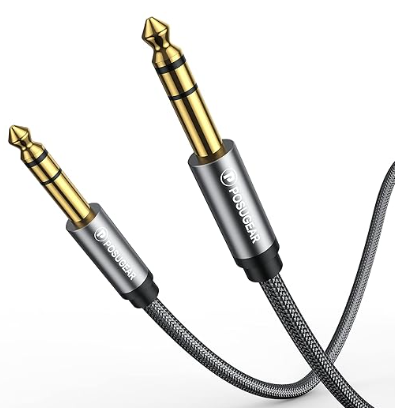

TRS (Tip-Ring-Sleeve, estéreo o balanceado)

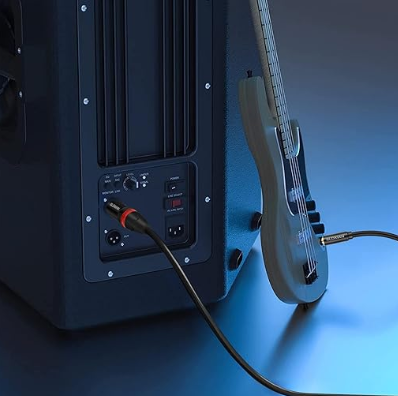

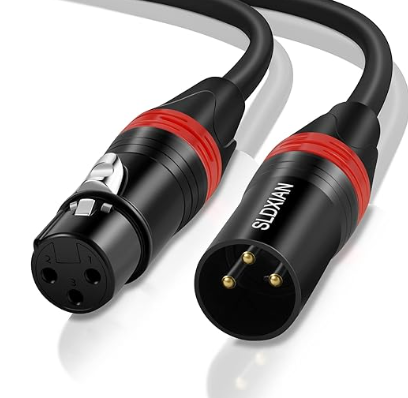

4. Cable XLR
El cable XLR es un estándar en la industria del audio profesional, especialmente en aplicaciones de grabación y sonido en vivo. Es conocido por su capacidad para transmitir señales balanceadas, lo que minimiza el ruido y la interferencia.
🔺 Características:
- Conectores: Conector circular con 3 pines (para audio), aunque hay versiones con más pines para otras aplicaciones.
- Longitud: Varía, comúnmente entre 1 y 20 metros.
- Transmisión: Analógica, con soporte para señales balanceadas.
🔻 Usos:

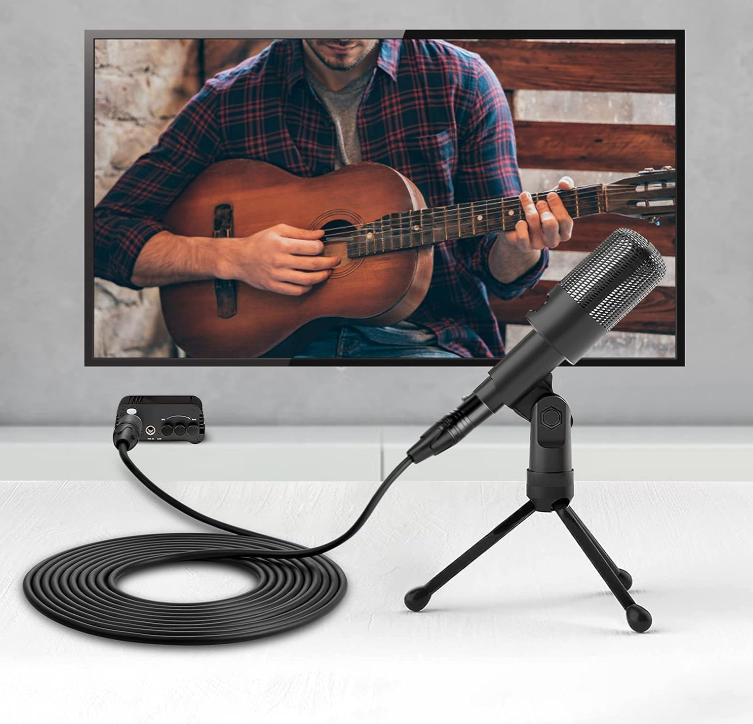

- Micrófonos profesionales: Conexión de micrófonos a interfaces de audio, mesas de mezcla, y otros equipos de grabación.
- Equipos de sonido en vivo: Usado en conciertos y eventos para conectar micrófonos y otros dispositivos de audio.
- Grabación de estudio: Ideal para evitar interferencias y mantener la calidad del sonido en largas distancias.

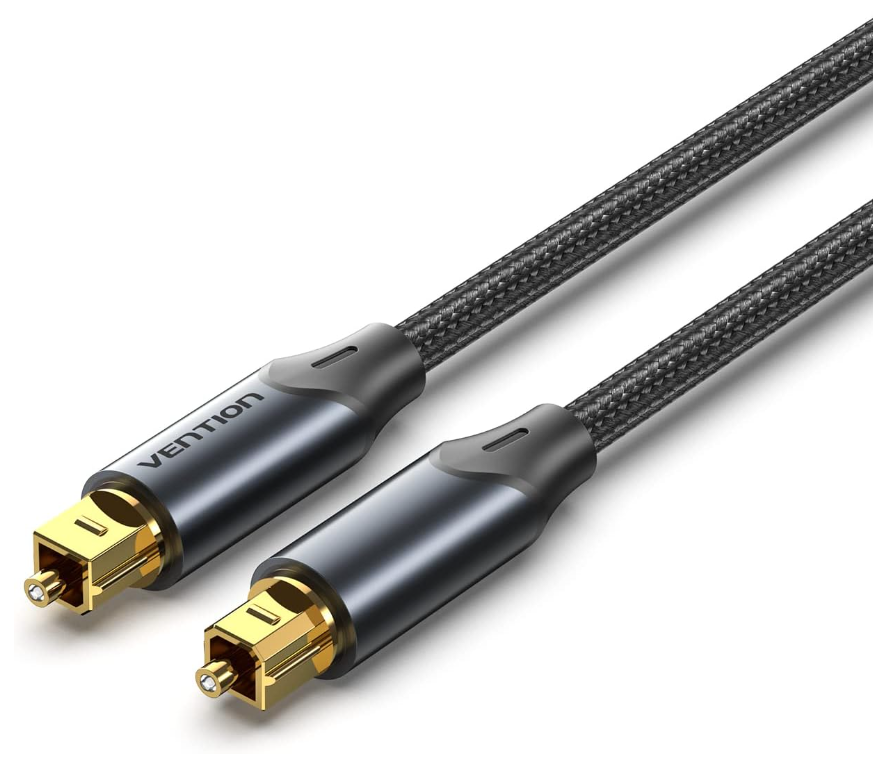

5. Cable Óptico (TOSLINK)
El cable óptico, también conocido como TOSLINK, se utiliza para la transmisión de audio digital a través de fibras ópticas, lo que permite una transmisión libre de interferencias electromagnéticas.
🔺 Características:
- Conectores: Conector cuadrado con una punta que emite luz cuando está en uso.
- Longitud: Generalmente entre 1 y 5 metros, aunque pueden encontrarse cables más largos con refuerzos especiales.
- Transmisión: Digital, ideal para audio de alta fidelidad.
🔻 Usos:

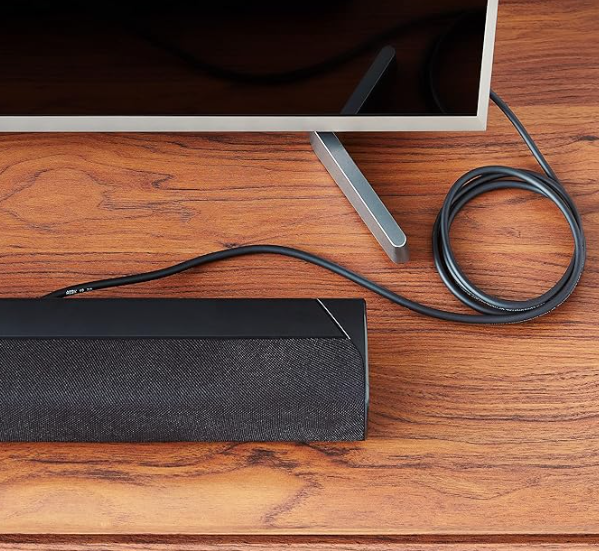

- Conexión de sistemas de sonido digital: Como barras de sonido, receptores AV, y consolas de videojuegos.
- Transmisión de audio multicanal: Ideal para configuraciones de sonido envolvente (surround sound).
- Sistemas de cine en casa: Para obtener una calidad de audio superior sin interferencias.
6. Cable MIDI (Musical Instrument Digital Interface)
El cable MIDI es un estándar para la transmisión de datos musicales entre instrumentos electrónicos y computadoras. A diferencia de otros cables de audio, el MIDI no transmite sonido, sino información digital que indica cómo se debe generar el sonido.
🔺 Características:

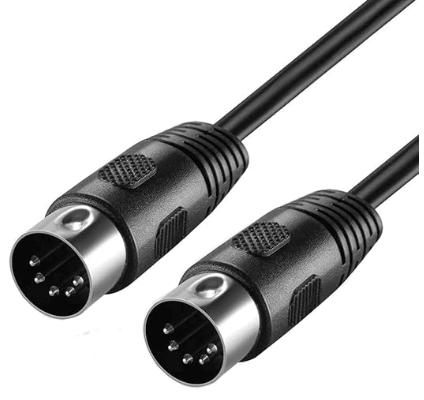

- Conectores: Conector DIN de 5 pines en ambos extremos.
- Longitud: Varía, generalmente entre 1 y 5 metros.
- Transmisión: Digital, transmite datos de control para la reproducción musical.
🔻 Usos:

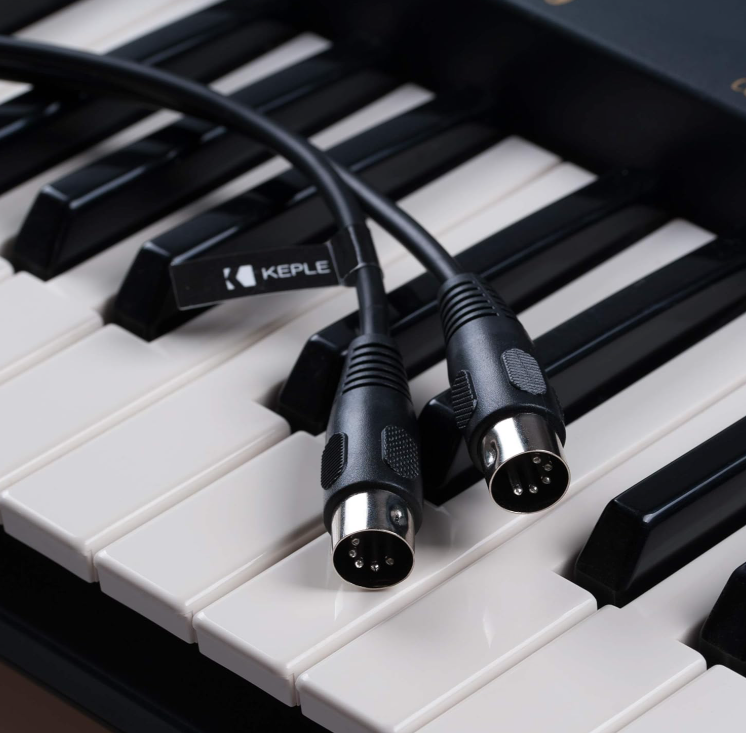

- Instrumentos electrónicos: Conexión de teclados, sintetizadores, y otros instrumentos MIDI a computadoras o interfaces MIDI.
- Producción musical: Permite el control de software de audio, secuenciadores, y otros equipos de estudio.

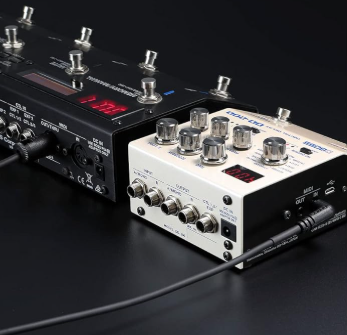

- Configuraciones en vivo: Usado para sincronizar y controlar varios instrumentos electrónicos durante presentaciones en vivo.

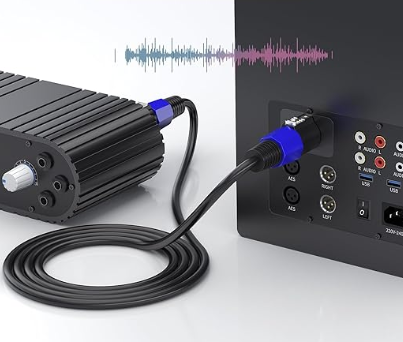

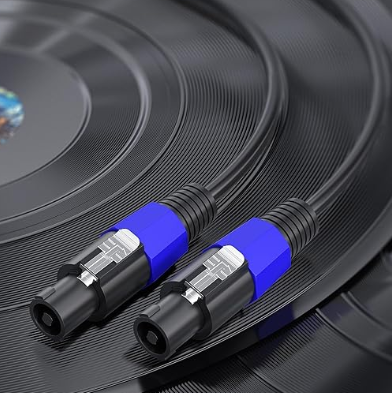

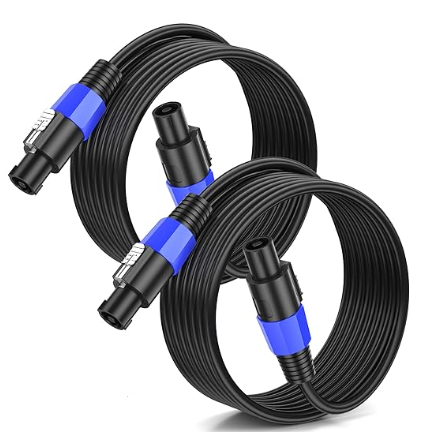

7. Cable Speakon
El cable Speakon es un estándar en la industria del sonido en vivo para la conexión de amplificadores a altavoces. Es conocido por su capacidad para manejar altos niveles de potencia y su diseño de bloqueo seguro.
🔺 Características:
- Conectores: Conectores cilíndricos con un mecanismo de bloqueo giratorio.
- Longitud: Varía, comúnmente entre 1 y 10 metros.
- Transmisión: Analógica, diseñada para manejar señales de alta potencia.
🔻 Usos:
- Sonido en vivo: Conexión de amplificadores a altavoces en conciertos y eventos.
- Sistemas de PA (Public Address): Usado en configuraciones de sonido para garantizar una conexión segura y de alta potencia.
- Entornos de alta demanda: Ideal para aplicaciones donde se requiere una transmisión de audio robusta y confiable.
🧠 Conclusión:
Los cables de audio juegan un papel crucial en la transmisión de sonido, y elegir el adecuado es fundamental para garantizar la calidad del audio en cualquier aplicación. Desde la grabación profesional hasta el entretenimiento en el hogar, comprender las características y usos de cada tipo de cable te permitirá optimizar tus configuraciones de audio y obtener el mejor rendimiento posible.
