Los conectores IEC son un estándar ampliamente utilizado para la alimentación eléctrica de dispositivos electrónicos. Estos conectores son diseñados por la Comisión Electrotécnica Internacional (IEC, por sus siglas en inglés) y son conocidos por su fiabilidad y versatilidad en aplicaciones tanto domésticas como industriales. En este artículo, exploraremos los diferentes tipos de conectores IEC y sus usos paso a paso.
1. Conector IEC C5/C6
El conector IEC C5/C6 debido a su forma característica de tres pines redondeados, es común en adaptadores de portátiles y otros dispositivos electrónicos portátiles.
🔗 Características:
- C5 (hembra) y C6 (macho): Capaz de manejar hasta 2.5A a 250V.
- Diseño robusto: Ideal para dispositivos que necesitan una conexión firme y segura.
- Flexibilidad: Se utiliza en aplicaciones donde se requiere un cable de alimentación que pueda soportar movilidad frecuente.
🔸 Usos:
- Adaptadores de portátiles: Suministro de energía para computadoras portátiles y sus cargadores.
- Impresoras pequeñas: Conexión de impresoras compactas y dispositivos similares.
- Equipos de audio y video: Alimentación de equipos electrónicos portátiles como proyectores o altavoces.

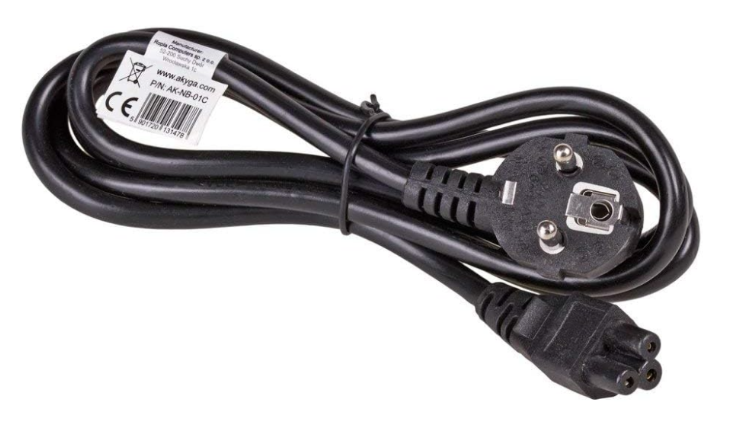

Conector C5
Prolongador C5/C6
2. Conector IEC C7/C8
El conector IEC C7/C8, conocido como «Figure-8» debido a su forma, es un conector común en muchos dispositivos electrónicos de bajo consumo, especialmente aquellos que no requieren una conexión a tierra.
🔗 Características:
- C7 (hembra) y C8 (macho): Soporta hasta 2.5A a 250V.
- Diseño sin conexión a tierra: Esto lo hace más adecuado para dispositivos de bajo riesgo eléctrico.
- Forma compacta: Ideal para dispositivos pequeños donde la economía de espacio es importante.
🔸 Usos:
- Televisores: Alimentación de televisores de pantalla plana y monitores.
- Reproductores de DVD/Blu-ray: Conexión de reproductores multimedia.
- Consolas de videojuegos: Suministro de energía para consolas de juegos y sus accesorios.
Conector C7
Prolongador C7/C8
3. Conector IEC C13/C14
El conector IEC C13/C14 es uno de los más utilizados en entornos de oficina e industriales. Es el estándar para la alimentación de computadoras, monitores y muchos otros equipos electrónicos.
🔗 Características:
- C13 (hembra) y C14 (macho): Capaz de manejar hasta 10A a 250V.
- Conexión a tierra: Incluye un pin de tierra para mayor seguridad.
- Uso versátil: Adecuado para una amplia gama de dispositivos electrónicos.
🔸 Usos:
- Computadoras y monitores: Alimentación de PC de escritorio y pantallas.
- Impresoras y escáneres: Conexión de equipos de oficina como impresoras láser y escáneres.
- Equipos de red: Suministro de energía para routers, switches, y otros dispositivos de telecomunicaciones.
Conector C13
Prolongador C13/C14
4. Conector IEC C15/C16
El conector IEC C15/C16 es similar al C13/C14 pero está diseñado para soportar temperaturas más altas, lo que lo hace ideal para dispositivos que generan mucho calor, como hervidores eléctricos.
🔗 Características:
- C15 (hembra) y C16 (macho): Soporta hasta 10A a 250V, con una construcción resistente al calor.
- Diseño de alta temperatura: Capaz de soportar temperaturas de hasta 120°C.
- Uso especializado: Adecuado para dispositivos donde se espera una alta generación de calor.
🔸 Usos:
- Hervidores eléctricos: Alimentación de aparatos de cocina que generan calor significativo.
- Electrodomésticos industriales: Conexión de equipos industriales de alto rendimiento.
- Proyectores: Suministro de energía para proyectores de alta potencia que pueden calentarse considerablemente durante su uso.
Conector C15
5. Conector IEC C19/C20
El conector IEC C19/C20 es utilizado principalmente en entornos industriales y de servidores donde se requiere una gran cantidad de energía. Es más grande y robusto que los conectores anteriores.
🔗 Características:
- C19 (hembra) y C20 (macho): Capaz de manejar hasta 16A a 250V.
- Diseño robusto: Adecuado para equipos que consumen mucha energía.
- Conexión a tierra: Incluye un pin de tierra para mayor seguridad y fiabilidad.
Usos:
- Servidores y racks: Alimentación de servidores, UPS, y racks en centros de datos.
- Equipos industriales: Conexión de maquinaria industrial que requiere un suministro de energía robusto.
- Sistemas de aire acondicionado: Alimentación de sistemas de climatización industriales de alta potencia.
Conector C19
Prolongador C19/C20
6. Conector IEC C21/C22
Misma disposición de las clavijas que en los C19/C20, pero con la forma biselada del conector de los C13/C14.
🔗 Características:
- Conectores polarizados con tres clavijas de 16A.
- Temperatura máxima de 155 °C.
Adaptador C20 MACHO a C21 HEMBRA
